比例阀工作原理

日期:2021-07-08

比例阀是为解决那些复杂油路而开发的技术解决方案。这些革命性的液压比例阀允许阀芯的连续定位,从而提供连续的可调流量

。行程控制或力控制的电磁线圈被用来实现阀芯的连续定位。


这种可变的定位方式可以使阀芯设计成计量槽,集供流量/速度控制以及方向控制功能于一个阀体上,而不需要单独增加方向控制

和速度控制的阀体。另一个主要的好处是当油路需要一个以上的速度时,通过改变电信号电平以提供所需的流量/速度,可以实现

不同的速度调节,而不需要额外的液压元件,比例阀由直流电源控制。


比例控制,与它们相关的电子控制一起使用,也提供了理想的加速和减速特性。这种特性提供了各种各样的机器循环,使机器可

以在更高的速度安全地运行,但有控制的启动和停止特性。调节加速和减速可以提高整机的总周期时间和生产率。

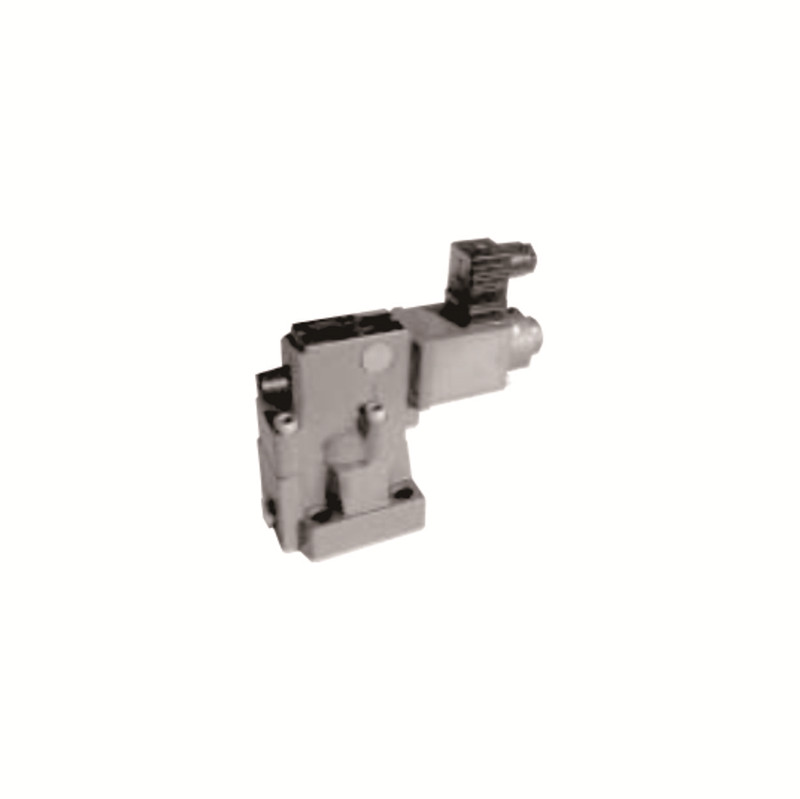

比例阀

比例阀工作原理很简单,其实想做好比例阀还是有很多细节要做的,阀体的铸造要求很高,一般液压阀要承受很高的压力,一般

的铸铁内部承受很高的压力时都会产生渗漏,也就是我们经常说的"出汗"。


阀腔体和阀芯要求加工精度很高,圆度、不同圆柱面的同轴度,因为阀芯与阀体的配合既要保证很好地密封性能又要保证摩擦力

比较低,一旦圆度或同轴度误差较大,阀芯在运行过程中就有可能卡死。一旦卡死比例阀就可能失灵了。


再说说弹簧,比例阀对弹簧的刚度要求很高,同一批的弹簧刚度离散度一定要控制在一个很小的范围内,一旦弹簧刚度离散度较

大,比例阀的特性就会发生变化,比例阀的输入电压信号或电流强度与比例阀流量或压力是成比例的,这种比例关系是建立在弹

簧刚度比较固定的情况下,如果时间久了弹簧刚度变化了,那么比例阀的特性也就变了,因此好的比例阀需要在工作很长一段时

间之后仍能保证这种比例关系。


目前比较高端的比例阀国产的很少,大部分还是依赖进口。
